O que é necessário para ouvir discos de vinil? Entenda o sistema completo

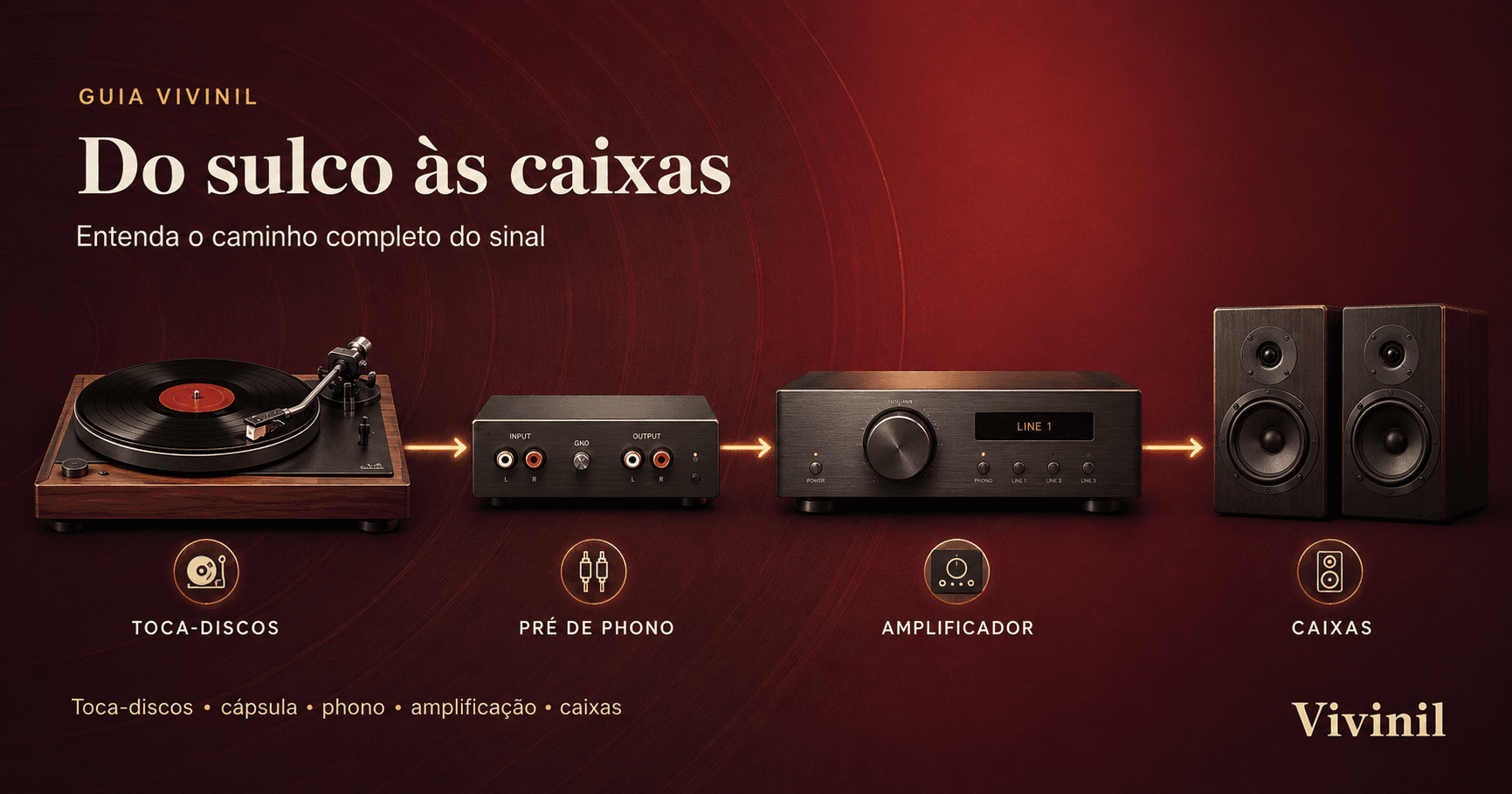

Comprar um toca-discos é o começo, mas nem sempre é suficiente para ouvir um LP. O sinal precisa sair da agulha, ser preparado, amplificado e finalmente transformado em som pelas caixas. Alguns aparelhos concentram várias dessas funções; outros fazem apenas uma.

Entender esse caminho evita compras incompatíveis, volume muito baixo, som distorcido e conexões que parecem corretas, mas não são. A boa notícia é que o sistema fica simples quando você identifica a função de cada peça.

1. O toca-discos inicia o processo

O toca-discos gira o disco na velocidade correta e mantém a agulha percorrendo o sulco. A precisão mecânica importa porque qualquer vibração, variação de velocidade ou ajuste incorreto pode interferir no resultado.

Mas o toca-discos, sozinho, normalmente não produz som audível no ambiente. Ele gera um sinal elétrico muito pequeno que ainda precisa passar pelas próximas etapas do sistema.

2. Cápsula e agulha transformam o sulco em sinal

A agulha é a parte que toca o sulco. Ao acompanhar suas pequenas variações, ela movimenta o mecanismo da cápsula. A cápsula converte esse movimento em sinal elétrico.

Agulha e cápsula trabalham juntas, mas não são sinônimos. Em muitos conjuntos, a agulha pode ser substituída separadamente. Antes de comprar uma reposição, é necessário verificar a compatibilidade com a cápsula instalada e seguir as orientações do fabricante.

3. PHONO e LINE são sinais diferentes

Essa diferença explica boa parte das dúvidas de quem está montando o primeiro sistema. O sinal que sai diretamente de uma cápsula é chamado, de forma prática, de sinal PHONO. Ele é muito baixo e precisa de ganho e equalização específicos.

Depois de passar por um pré-amplificador de phono, torna-se um sinal de nível LINE, compatível com entradas como AUX, CD, TAPE, LINE IN ou AUDIO IN.

4. O pré-amplificador de phono prepara o sinal

O pré de phono eleva o sinal da cápsula e aplica a equalização necessária para a reprodução correta do disco. Sem essa etapa, um sinal PHONO ligado a uma entrada LINE tende a ficar muito baixo e com equilíbrio tonal incorreto.

O pré de phono pode estar:

• embutido no toca-discos;
• embutido no amplificador ou receiver, identificado por uma entrada PHONO;
• em um aparelho externo dedicado, entre o toca-discos e uma entrada LINE.

Alguns toca-discos possuem uma chave PHONO/LINE. Em PHONO, o sinal ainda precisa de pré-amplificação. Em LINE, o pré interno está ativo e a saída deve seguir para uma entrada de linha.

5. Amplificador ou receiver fornece potência

O amplificador recebe um sinal LINE e fornece a potência necessária para movimentar caixas passivas. Um receiver cumpre essa função de amplificação e também reúne outras conexões e recursos. A quantidade de funções varia, então o nome do aparelho, sozinho, não garante que ele possua entrada PHONO.

Se as caixas forem ativas, o estágio de potência já está dentro delas. Nesse caso, um amplificador separado normalmente não é necessário para alimentá-las.

6. Caixas ativas e passivas exigem caminhos diferentes

Caixas ativas

Têm amplificação própria e precisam de energia elétrica. Recebem um sinal LINE. Um toca-discos com pré de phono embutido pode ser conectado diretamente a elas, desde que as entradas e cabos sejam compatíveis e exista controle adequado de volume.

Caixas passivas

Não possuem amplificador interno. Precisam ser ligadas às saídas de alto-falante de um amplificador ou receiver por cabos apropriados. Não devem ser conectadas diretamente à saída de áudio comum de um toca-discos.

7. Exemplos de combinações possíveis

Há vários caminhos corretos. Estes exemplos mostram as funções, não modelos específicos:

1. Toca-discos com pré interno + caixas ativas: o toca-discos envia sinal LINE diretamente às caixas.
2. Toca-discos sem pré + pré externo + caixas ativas: o pré externo fica entre o toca-discos e as caixas.
3. Toca-discos sem pré + receiver com entrada PHONO + caixas passivas: o receiver faz a pré-amplificação e fornece potência.
4. Toca-discos com pré interno + amplificador com entrada LINE + caixas passivas: o toca-discos sai em LINE e o amplificador alimenta as caixas.
5. Toca-discos sem pré + pré externo + amplificador + caixas passivas: cada aparelho cumpre uma etapa separada.

8. Erros de conexão que causam som ruim

Ligar uma saída LINE em uma entrada PHONO

Nesse caso, o sinal já pré-amplificado passa novamente por um estágio de phono. O resultado costuma ser volume excessivo e distorção. Se o toca-discos estiver configurado em LINE, use AUX, CD, TAPE, LINE IN ou uma entrada equivalente.

Ligar uma saída PHONO em uma entrada LINE

O sinal chega sem a preparação necessária. O volume tende a ficar muito baixo e o som, desequilibrado. É preciso ativar o pré interno do toca-discos, usar a entrada PHONO do receiver ou adicionar um pré externo.

Usar dois prés de phono ao mesmo tempo

Isso acontece quando o pré do toca-discos está ativo e a conexão vai para uma entrada PHONO. Escolha apenas um estágio de phono no caminho.

Confundir saída de linha com saída para caixas

Uma saída RCA ou P2 de nível LINE não fornece potência para caixas passivas. Ela transporta o sinal para outro equipamento que fará a amplificação.

9. Como descobrir o que já está embutido

Antes de comprar, observe o painel traseiro, as chaves e o manual de cada aparelho:

• Chave PHONO/LINE no toca-discos: indica a presença de pré de phono selecionável.
• Saída identificada apenas como PHONO: normalmente exige uma etapa de phono depois dela.
• Entrada PHONO no receiver ou amplificador: indica um pré de phono interno nessa entrada específica.
• Entradas AUX, CD ou LINE: esperam sinal LINE, não o sinal direto da cápsula.
• Caixa com tomada, controle de volume e entradas de áudio: costuma ser ativa.
• Caixa apenas com terminais para fio: costuma ser passiva e precisa de amplificação.

As palavras “USB”, “Bluetooth” ou “receiver” não respondem, por si só, se existe pré de phono ou amplificação para caixas passivas. Confira o diagrama de conexões e as especificações do fabricante.

10. Checklist antes da compra

• O toca-discos inclui cápsula e agulha?
• A saída dele está em PHONO ou LINE?
• Existe pré de phono no toca-discos, no receiver ou em aparelho externo?
• As caixas são ativas ou passivas?
• Se forem passivas, qual aparelho fornecerá a amplificação?
• As entradas e saídas usam conectores compatíveis?
• Há controle de volume em algum ponto adequado do sistema?
• O manual confirma a conexão que você pretende fazer?
• O conjunto cabe no espaço disponível e permite posicionar as caixas corretamente?

O sistema certo é o que fecha todo o caminho

Não existe uma quantidade única de aparelhos obrigatória. Um conjunto compacto pode reunir pré de phono e amplificação; outro pode separar todas as etapas. O essencial é garantir que o sinal saia da cápsula, passe por uma única pré-amplificação de phono, receba potência quando necessário e chegue às caixas corretas.
